| Merknaam: | ANS |
| Modelnummer: | ANS-rcd-63A |
| MOQ: | 1PC |
| Prijs: | USD |
| Verpakking: | standaard de uitvoerpakket |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

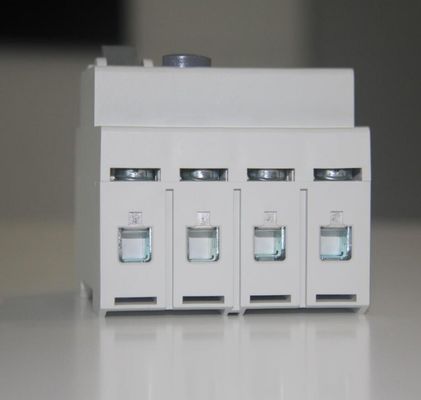

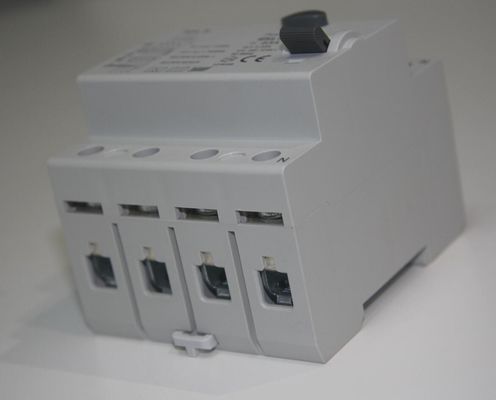

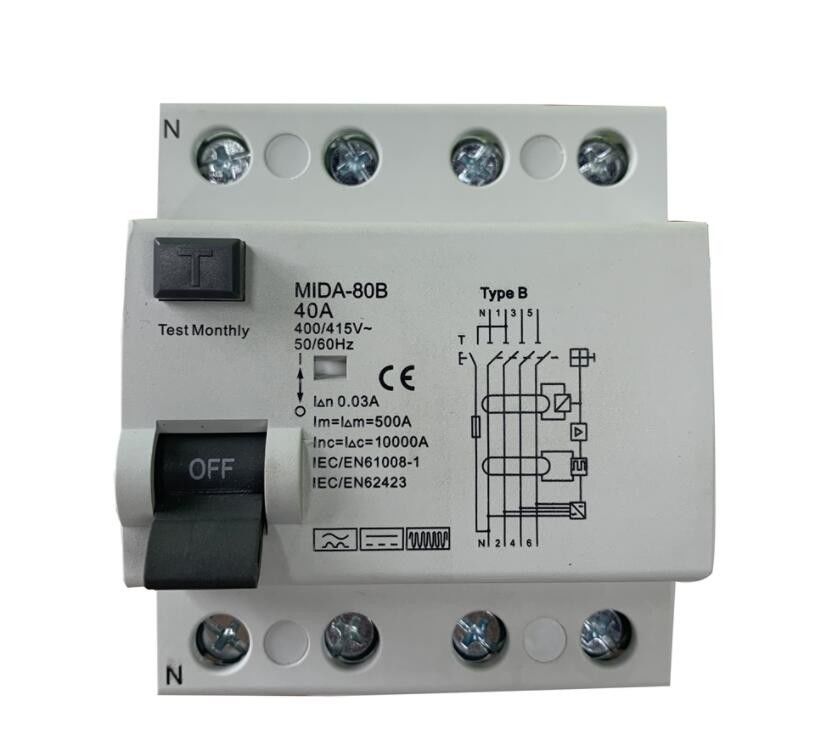

40A 4 het Type B 10KA Overblijvende Huidige RCD van Pool 30mA Stroomonderbreker
De overblijvende Huidige Apparaten (RCDs) zijn de apparaten van de veiligheidsomschakeling. Zij worden ontworpen om veiligheid voor drie soorten bescherming te verstrekken;
Specificatie
| Type (golfvorm van de ontdekte aardelekkage) | B RCCB |
| Geschatte stroom binnen |
63A
|
| Polen | 4P |
| Nominale spanning Ue |
2P 240V~, 4P 415V~
|
| Isolatievoltage Ui | 500V |
| Geschatte frequentie | 50/60Hz |
| Geschatte overblijvende verrichtingsstroom (I n) | 30mA |
| Geschat residu makende en brekende capaciteit (I m) |
500A (In≤40A), 10In (In>40A)
|
| Kort:sluiten huidige Inc= I c | 10000A |
| SCPD-zekering | 10000 |
| Onderbrekingstijd onder I n | ≤0.1s |
| De geschatte impuls weerstaat voltage (1.5/50) Uimp | 4000V |
| Diëlektrisch testvoltage bij Ind. Freq. voor 1min | 2.5kV |
| Het elektroleven | 2.000 Cycli |
| Het mechanische leven | 4.000 Cycli |
Installatie
| De indicator van de contactpositie | Ja |
| Beschermingsgraad | IP20 |
| Omgevingstemperatuur (met dagelijkse average≤35°C) | -5°C~+40°C |
| Opslagtemperatuur | -25°C~+70°C |
| Eindverbindingstype | Kabel/speld-Type busbar/U-type busbar |
| Eindgroottebovenkant/bodem voor kabel | 35mm2 18-3AWG |
| Eindgroottebovenkant/bodem voor busbar | 35mm2 18-3AWG |
| Het aanhalen torsie | 2.5Nm 22In-pond |
| Steun | Op DIN-spoor EN60715 (35mm) met behulp van snel klemapparaat |
| Verbinding |
Voeding in beide richtingen
|
Overhalende Huidige Waaier
|
Overhalen
|
Bekledingshoek
|
In>0.01A△
|
In≤0.01A△
|
|
Huidig
|
0°
|
0.35In≤I△≤1.4I△n△
|
0.35In≤I△≤2I△n△
|
|
Waaier
|
90°
|
0.25In≤I△≤1.4I△n△
|
0.25In≤I△≤2I△n△
|
|
135°
|
0.11In≤I△≤1.4I△n△
|
0.11In≤I△≤2I△n△
|
| Opspoorbare golfvorm | Pulserende gevoelige gelijkstroom | Het bewijs van de schommelingsstroom |
| B klasse Het overhalen wordt verzekerd voor sinusoïdale AC overblijvende stromen gepulseerde gelijkstroom overblijvende overblijvende sinusoïdale stromen tot 1000Hz, pulserende directe overblijvende stromen afwisselen en voor vlotte directe overblijvende plotseling toegepaste stromen, hetzij of stromen die, die langzaam stijgen. |
Zij reageren aan AC en pulserende gelijkstroom-foutenstroom die 0 of bijna 0 binnen één tijdspanne na de leidingenfrequentie bereiken. |
De schommelingscapaciteit van RCCB. Overhalend niet bij gestandaardiseerde 8/20 υs schommeling-huidige golven acc.to VDE 0432 Deel 2 met de waarden van de schommelingsstroom van tot 250A. |
Wat zijn de gevolgen van overblijvende de foutenstroom van gelijkstroom voor RCDs?
het zou kunnen de moeite waard zijn denkend over sommige oudere modellen van de meetapparaten van de de lijnimpedantie van de aardefout, die RCD konden veroorzaken om ongewild te werken. Om dit te verhinderen, legden sommige types van de meetapparaten van de de lijnimpedantie van de aardefout een gelijkstroom-stroom aan de AC teststroom op. Deze gelijkstroom-stroom verzadigde de magnetische kern van RCD verhinderend het over te halen onder de beproevingsomstandigheid.
Waar het materiaal een element van overblijvende gelijkstroom veroorzaakt, bijvoorbeeld, wordt de veranderlijk-snelheidsaandrijving verbonden met de elektrische installatie, kan de gelijkstroom-component de magnetische kern verzadigen en effectief blind of sluit RCD. Dit is gekend als ‚blinden‘ en kon of RCD verhinderen te werken of de gevoeligheid verminderen die in een gevaarlijke situatie resulteren.
Toepassing
Bouwwerven
Landbouw en tuinbouwgebouw
Het leiden van plaatsen met beperkte beweging
Caravan en het kamperen parken
De tentoonstelling toont en bevindt zich
Openluchtverlichting
Jachthavens
Medische plaatsen
Zonne Photovoltaic systeemvoedingen
Mobiele of vervoerbare eenheden
Elektrisch voertuig het laden installaties
Tijdelijke installaties voor structuren, vermaakapparaten en cabines bij kermisterreinen, pretparken en circuses, en
Vloer en plafond verwarmingssystemen.
Certificatie: TUV
|
|
