| Merknaam: | ANS |
| Modelnummer: | ANS-rcbo-32A |
| MOQ: | 1PC |
| Prijs: | USD |
| Verpakking: | standaard de uitvoerpakket |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

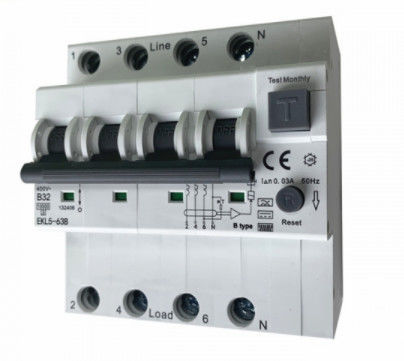

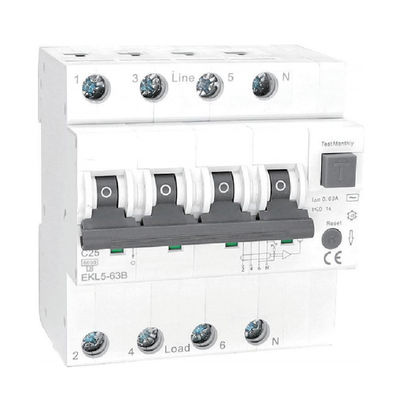

B RCCB met Overstroombeveiligingtype B RCBO 4 polenb32 MCB RCD Stroomonderbreker
Technische Gegevens
| Wijze | Elektronisch | ||||||||||||||||||||||||||||||
| Type Geschatte stroom binnen |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Polen | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Nominale spanning Ue Isolatievoltage Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Geschatte frequentie | 50/60Hz | ||||||||||||||||||||||||||||||
| Geschatte overblijvende werkende stroom (binnen△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Onderbrekingstijd onder binnen△ | ≤0.1s (s-type <0.5s) | ||||||||||||||||||||||||||||||
| Geschatte brekende capaciteit | 6,000A | ||||||||||||||||||||||||||||||
| Energie die klasse beperken | 3 | ||||||||||||||||||||||||||||||
| De geschatte impuls weerstaat voltage (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Diëlektrisch testvoltage bij Ind. Freq. voor 1min | 2kV | ||||||||||||||||||||||||||||||
| Verontreinigingsgraad | 2 | ||||||||||||||||||||||||||||||
| Thermo-magnetic versiekenmerk | B, C | ||||||||||||||||||||||||||||||
Toepassing
Mechanische Eigenschappen
| Het elektroleven | 4.000 Cycli | ||||||||||||||||||||||||||||||
| Het mechanische leven De indicator van de contactpositie |
10.000 Cycli Ja |
||||||||||||||||||||||||||||||
| Beschermingsgraad | IP20 | ||||||||||||||||||||||||||||||
| Referentietemperatuur voor het plaatsen van thermisch element | 30℃ | ||||||||||||||||||||||||||||||
| Omgevingstemperatuur (met dagelijkse average≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Opslagtemperatuur | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Installatie
| Eindverbindingstype Eindgroottebovenkant/bodem voor kabel |
Kabel/speld-Type busbar/U-type busbar 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Eindgroottebovenkant/bodem voor busbar | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Het aanhalen torsie | 2.5Nm 22In-pond | ||||||||||||||||||||||||||||||
| Steun | Op DIN-spoor EN60715 (35mm) met behulp van snel klemapparaat | ||||||||||||||||||||||||||||||
| Verbinding | Vanaf bovenkant | ||||||||||||||||||||||||||||||
| Hulpcontact | Ekm1-VAN | ||||||||||||||||||||||||||||||
| Alarmcontact Shuntversie |
Ekm1-FB Ekm1-MX |
||||||||||||||||||||||||||||||
| Bekledingshoek 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certificatie: TUV
|
|
